Cómo mecanizar cárteres para pistas de bolas

Consejos para la MÁQUINA MAXNOVO : La razón para apoyar los cigüeñales en pistas de bolas es reducir la fricción.Si la alineación de las pistas de bolas no es perfecta, la fricción será peor que la de un motor con cojinetes lisos, por lo que se pierde toda ventaja.Incluso si la alineación es perfecta, si el rodamiento está deformado por un ajuste demasiado apretado en el cárter, o flojo en el hueco, la ventaja disminuirá.El ajuste correcto de una pista de bolas en el cárter es un tema complejo.En este blog, presentamos un método ideado por el diseñador de motores profesional, Gordon Cornell, para una forma eficaz de mecanizar los huecos de las pistas de bolas que garantiza una alineación axial y radial precisa.

Gordon recomienda que el hueco para las pistas de bolas en los cárteres de aluminio se perfore entre 0,0008' y 0,0016' más pequeño que el diámetro medido de la jaula exterior de las pistas de bolas.Debería ser obvio que no se puede utilizar la carrera en sí como indicador y que el equipo de medición interno realmente no alcanza la precisión requerida.Como se describe en sus artículos, tomarse el tiempo para mecanizar un medidor Go-NoGo es la mejor y más segura manera de garantizar que se obtenga el ajuste correcto.Necesitará calibres para las pistas de bolas que se utilizarán antes de comenzar el mecanizado.Para realmente mecanizar los huecos, la caja tendrá que girarse de extremo a extremo, por lo que necesitamos una forma de montaje para la segunda operación que alinee la caja de modo que el segundo hueco quede perfectamente axial con el primero.Si el cárter en cuestión es del tipo que tiene rosca interna para una placa posterior atornillada, existe una solución sencilla.Requiere que la cara posterior de la caja se mecanice en la misma posición que el hueco para la pista de bolas, pero esto sería una práctica estándar de todos modos.

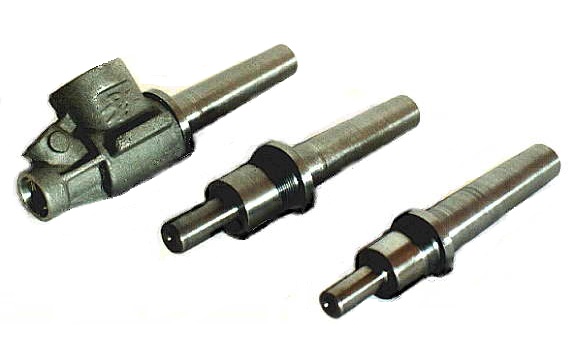

Lo que se necesita es un accesorio que monte la caja usando el hueco de la pista de bolas y la cara trasera del cárter para alinearlo.El accesorio tiene rosca para que la caja pueda montarse utilizando la rosca de la placa posterior.Un dispositivo de este tipo se muestra en la imagen y obviamente es muy adecuado para una producción eficiente en cantidad.Se ha girado en un espacio en blanco Morse Taper (MT) para que pueda retirarse y volver a colocarse en el cabezal del torno con precisión.Una alternativa sería una espiga circular de precisión que se pueda sujetar con una pinza, pero la versión MT probablemente sea mejor.El trozo en la parte delantera alinea la siguiente sección para la entrada al hueco de la pista de bolas.Esto debe quedar bien ajustado en el hueco, pero no tan apretado como la pista de bolas en sí, ya que no queremos bloquear el hueco cuando la caja se atornilla al dispositivo.Una vez posicionada la caja, se asegura la alineación final ya que la parte posterior de la caja se apoya contra la brida trasera del dispositivo que se giró para quedar perfectamente en ángulo recto con el eje del torno cuando se fabricó el dispositivo.

Un cono de precisión instalado mediante una barra de tracción siempre debería dar como resultado una precisión posicional repetible.Si hay alguna duda, después de montar el dispositivo, se puede cronometrar el frente con un indicador de prueba de dial sensible (DTI).Si no funciona correctamente, desmonte y limpie el mandril y el orificio del cabezal.Con la caja atornillada al dispositivo, el hueco frontal se puede perforar utilizando el calibre Go-NoGo para que la pista de bolas frontal alcance el tamaño correcto y la alineación perfecta.En este Blog nos hemos saltado cómo se desarrolló el caso de la primera operación aburrida.Algunas cajas fundidas en arena tienen una 'punta de sujeción' en la parte delantera para sujetar la pieza, que se separa después de que el interior de la caja esté completamente mecanizado.Las cajas de fundición necesitarán otros medios de montaje.Esto podría tomar la forma de un accesorio que permita montar la carcasa utilizando las orejetas del motor, siempre que sean lo suficientemente planas y firmes.Un dispositivo de este tipo también ayuda al mecanizado de producción, permitiendo un cambio rápido de las piezas de trabajo.

Si bien esto está bien para el trabajo de producción, podría pensar que parece mucho trabajo para un solo cárter.Recuerde que a menos que las pistas de bolas estén perfectamente alineadas y no las distorsionen, probablemente tendrá un cigüeñal que tendrá más fricción de funcionamiento que un motor con cojinetes lisos, por lo que el esfuerzo no sólo vale la pena, ¡es obligatorio!Sin embargo, para un trabajo único, puede mecanizar el dispositivo a partir de barras de desecho sujetas en el mandril de 3 mordazas después de completar la primera operación en la caja.De esa manera, estará perfectamente alineado hasta que lo retires del portabrocas, pero después de un solo uso, no lo necesitarás nuevamente y puede ir al contenedor de recortes para convertirlo en otra cosa o para desconcertar a la persona que hereda tu contenedor oxidado de recortes.
