Consejos de la máquina MAXNOVO : las principales diferencias entre la máquina de perforación radial (o la prensa de perforación de brazo radial) y la máquina de perforación vertical (o la máquina de perforación de columna, la máquina de perforación de tipo pilar) están en su estructura y versatilidad. Las máquinas de perforación vertical tienen una columna fija y adecuadas para repetir los agujeros pequeños en piezas de trabajo livianas. Pero las máquinas de perforación del brazo radial tienen brazo y cabeza móvil, su cabeza de perforación puede moverse horizontalmente a lo largo del brazo y girar 360 ° alrededor de la columna, para perforar grandes agujeros en diferentes ángulos en grandes piezas de trabajo pesadas.
Tabla de contenido
1. Estructura para la máquina de perforación radial y la máquina de perforación vertical
2. Pieza de trabajo para máquina de perforación radial y máquina de perforación vertical
3. Estándar internacional para máquina de perforación radial y máquina de perforación vertical
4. ¿Cuál es el costo de la máquina de perforación radial frente a la máquina de perforación vertical?
5. Cómo lubricar la máquina de perforación radial y la máquina de perforación vertical
6. Cómo izar una máquina de perforación radial y una máquina de perforación vertical
7. Cómo mantener la máquina de perforación radial de mantenimiento y la máquina de perforación vertical
8. Conclusión

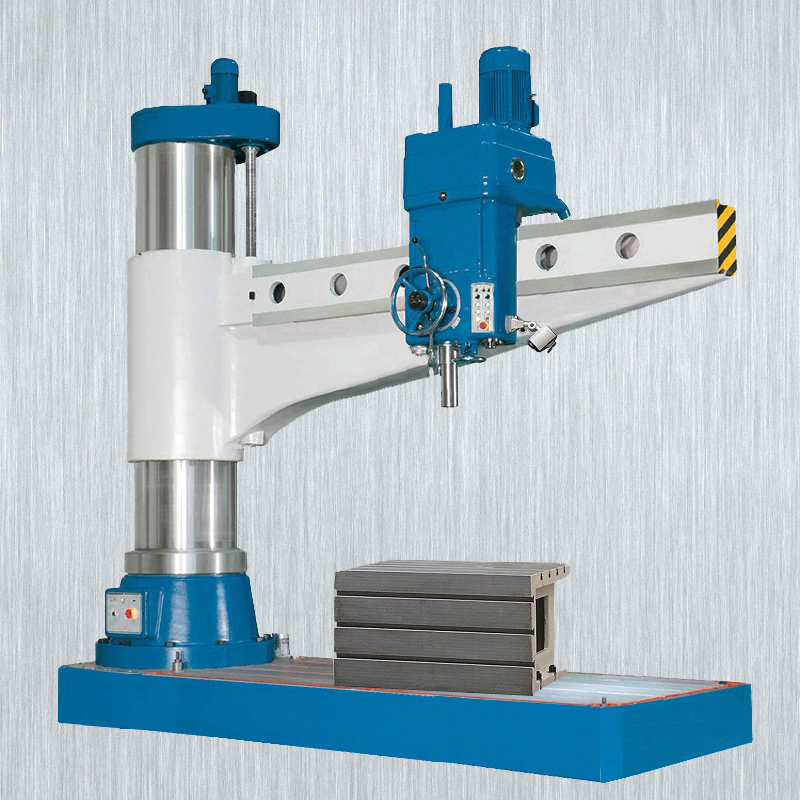

La estructura para la máquina de perforación radial (o la prensa de perforación de brazo radial) consiste principalmente en columna, transmissi
En el sistema, el brazo radial, la mesa de trabajo, la base de la máquina, el cabezal, el sistema eléctrico, etc. La radia
l brazo montado en una columna vertical, permitiendo que el cabezal de perforación (cabezal) se mueva horizontalmente a lo largo del brazo y gire alrededor de la columna. Esto proporciona movimiento de múltiples eje (como horizontal, vertical y rotacional). Tiene capacidad para operaciones de perforación precisas y flexibles al mover el cabezal de perforación sobre un área amplia.
La estructura de la máquina de perforación vertical (también conocida como taladro de pilar o taladro vertical) consiste en base, columna, cabezal de perforación, mesa de trabajo, caja de husillo, mecanismo de conducción, etc. Tiene una columna vertical fija con cabezal de perforación que solo se mueve verticalmente. La pieza de trabajo se ajusta en la mesa de trabajo, que puede moverse verticalmente.
La máquina de perforación radial está específicamente diseñada para manejar piezas de trabajo de gran tamaño, servicio pesado y voluminoso (como acero, fundiciones, aleaciones pesadas, base de maquinaria, casquillos de turbinas, componentes del puente). Su estructura única (brazo radial, columna y cabezal de perforación ajustable) le permite perforar agujeros en piezas de trabajo, no necesita reposicionar piezas de trabajo con frecuencia.
La máquina de perforación vertical (o la máquina de perforación de columna) es adecuada para mecanizar piezas de trabajo livianas pequeñas a medianas (por ejemplo, metales o material no metálicos) que se pueden montar en su mesa de trabajo.
El ISO (la Organización Internacional de Estandarización) para la máquina de perforación radial es ISO 2423: 1982 (condiciones de aceptación para máquinas de perforación radial con el brazo ajustable en altura - prueba de precisión). El estándar nacional chino para la prensa de perforación del brazo radial es GB/T 4017-1997.
El ISO (la Organización Internacional de Estandarización) para la máquina de perforación vertical es ISO 2773: 2024 (condiciones de prueba para máquinas de perforación vertical de tipo pilar - Prueba de precisión). El estándar nacional chino para la máquina de perforación de columnas es GB/T 4018-1997.
Debido a las máquinas de perforación vertical de tipo columna con tamaño compacto para mecanizar pequeñas piezas de trabajo, y las máquinas de perforación de brazo radial con gran tamaño para mecanizar piezas de trabajo grandes de servicio pesado, como resultado, el precio para la máquina de perforación vertical es más barata que la máquina de perforación de brazo radial.
La lubricación regular es muy importante tanto para las máquinas de perforación de brazo radial como para las máquinas de perforación vertical de tipo pilar.

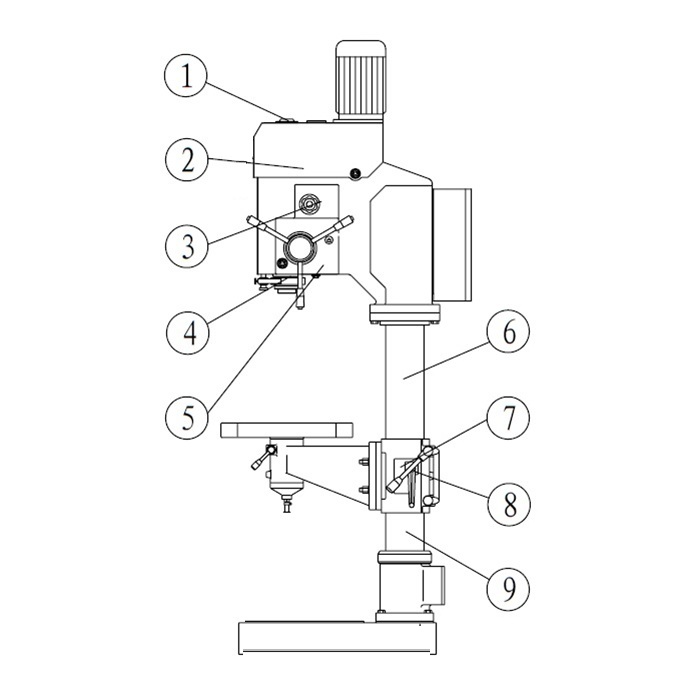

Lubricación para máquina de perforación vertical | ||
Área de lubricación | Período de lubricación | Lubricar el aceite
|
1. Róding en la caja de engranajes | Una vez cada 3 meses | Grasa de litio ZL-3 |
2. Engranajes de transmisión | Cambiar aceite cada 6 meses | Aceite No. 40 |
3. Engranajes de alimentación | Una vez cada 3 meses | Grasa de litio ZL-3 |
4. Superficie de la pluma del huso | Una vez cada turno | Aceite No . 40 (ISO VG68) |
5. eje de gusano | Una vez cada 3 meses | Aceite No . 40 (ISO VG68) |
6. Superficie de la columna | Una vez cada turno | Aceite No . 40 (ISO VG68) |
7. Movimiento hacia arriba y hacia abajo para el soporte | Una vez cada 3 meses | Grasa de litio ZL-3 |
8. Golpe de gusano para levantar el carro | Una vez cada turno | Aceite No . 40 (ISO VG68) |
9. Superficie de columna | Una vez cada turno | Aceite No . 40 (ISO VG68) |

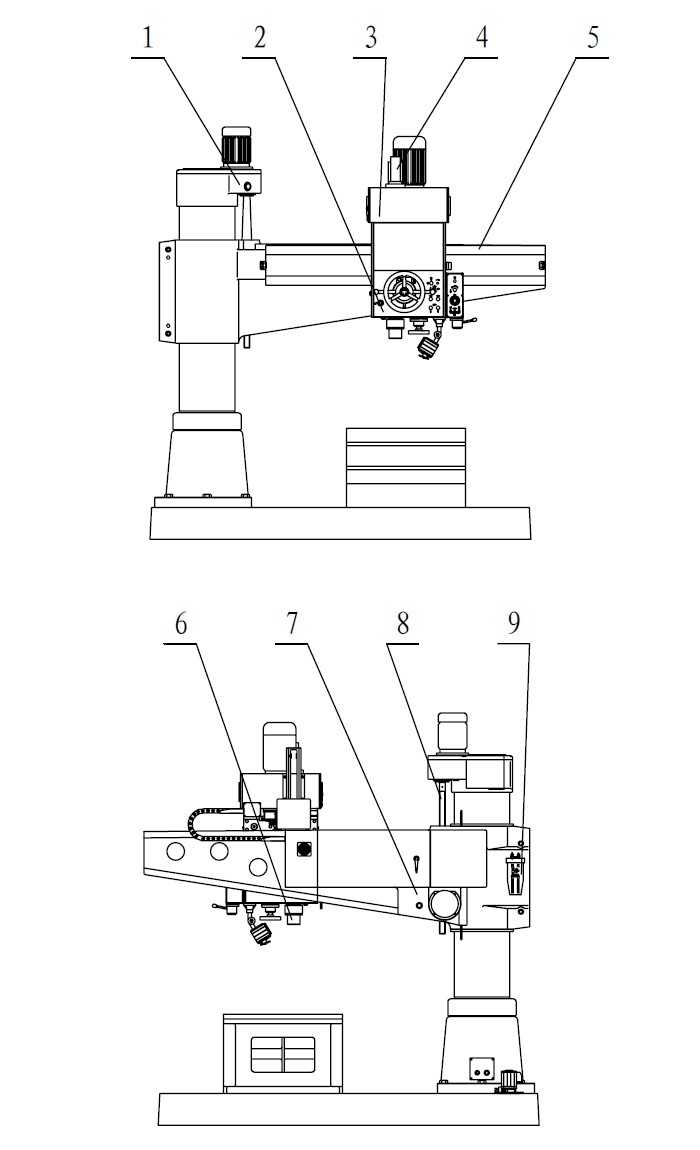

Lubricación para la máquina de perforación radial | ||
Área de lubricación | Período de lubricación
| Lubricar el aceite |
1. Caja arriba y abajo | Una vez cada 3 meses | No . 20 aceite mecánico |
2. Tanque de aceite inferior de la caja del huso | Una vez cada 3 meses | No . 20 aceite mecánico |
3. Tanque de aceite superior de la caja del huso | Una vez cada 3 meses | No . 20 aceite mecánico |
4. Spline del husillo | Pocas gotas cada turno | No . 20 aceite mecánico |
5. Guía de brazo de roca | Mantenga el petróleo todo el tiempo | No . 40 aceite mecánico |
6. Rodamientos del huso | Una vez cada turno | Engrase No. 2 |
7. Tanque hidráulico | Una vez cada 3 meses | No . 10 aceite mecánico |
8. Tornillo de plomo arriba y abajo | Una vez cada turno | No . 40 aceite mecánico |
9. Tanque de lubricación de la columna exterior | Mantenga el petróleo todo el tiempo | No . 40 aceite mecánico |
La máquina de perforación radial está fuertemente fija dentro de la caja de madera. La caja de madera no se puede revertir o inclinar, tampoco puede acariciar fuertemente al levantar esta máquina.

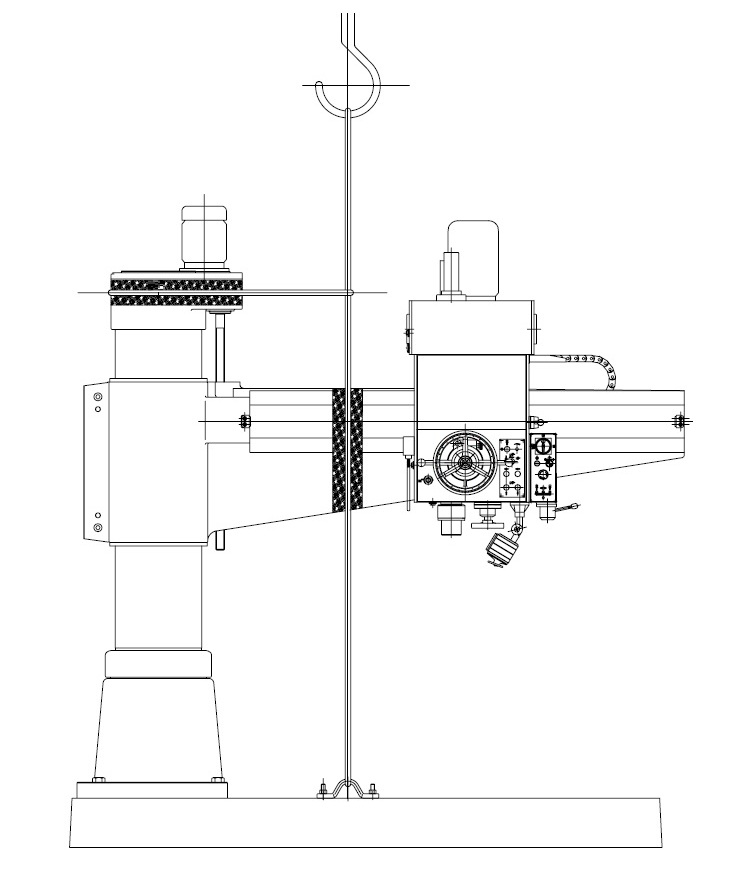

Consulte el diagrama de elevación para la máquina de perforación de brazo radial como a broma. Verificar si el centro de gravedad es correcto cuando se levanta, y colocar la máquina para bajar debe ser lenta y suavemente al suelo.
Antes de levantar la máquina de perforación vertical, preste toda la atención al letrero fuera de la caja de madera (para verificar dónde se coloca el cable de alambre y dónde está el centro de gravedad). La caja no debe revertirse ni inclinarse, y tampoco debe ser muy acariciado al levantar esta máquina. El levantamiento debe a una velocidad lenta y también para verificar si el centro de gravedad es correcto.
Debido a que el tamaño pequeño de fondo y alto tamaño de altura para esta máquina de perforación de columna, por lo tanto, para mover esta máquina en rodillo está prohibido. Nuestros ingenieros profesionales de MaxNovo Machine recomiendan izar esta máquina de perforación por grúa o por carretilla elevadora.
Dibujo de elevación para la máquina de perforación vertical:
Para mantener bien las máquinas de perforación radial y las máquinas de perforación vertical, debe realizar una limpieza regular, lubricación regular del sistema de transmisión, engranajes de verificación, caja de husillo, sistema eléctrico, etc., no sobrecargue la máquina, para garantizar que la máquina de perforación esté en un entorno estable y seguro.
Antes de operar esta máquina de perforación radial, asegúrese de mantenerla según la estipulación del manual de operación. Se requiere lubricación regular e intercambio de aceite oportuno.
7.11 La limpieza con hilo o toalla de algodón y lubricación de la superficie de la guía de rocas de roca, la superficie, la columna exterior y el tornillo de plomo, etc. El anillo de sello a ambos lados del gran agujero se desmontará y el fieltro se limpiará regularmente para evitar que el polvo o el chip se encuentren en la superficie de la guía.
7.12 Por favor, no se mueva demasiado la pluma del husillo cuando desarme los cortadores o herramientas de herramientas. El huso llamativo con gran fuerza está estrictamente prohibido. Para proteger el orificio del cono del husillo, no se permitirá que el cono de herramienta de calidad inferior no se pueda usar, mientras que el orificio del huso y el cono de la herramienta deben mantenerse limpiando.
7.13 La columna y la caja del husillo deben estar en estado de sujeción al mecanizar, ya sea para corte pequeño o para perforación de agujeros pequeños.
7.14 Debido a que el trabajo de golpeteo frecuente dañará el motor eléctrico y las piezas relevantes, como los engranajes, etc. Como resultado, se recomienda ocho veces por minuto para tocar el orificio.
7.15 Recuerde que el par de corte real y la resistencia al alimento no deben superar el valor máximo de esta máquina cuando elija cortar datos. Además, también se considerará la dureza del material de la pieza de trabajo, el rendimiento de corte y el afilado del cortador de herramientas, etc., ya que influirán en la fuerza de corte.
7.16 Aunque el husillo de fortalecimiento con suficiente rigidez fuerte se ha utilizado en esta máquina de perforación radial, pero no se permite el agujero de pantano aburrido o un gran orificio hundido con un solo inserto aburrido. En su lugar, se utilizará el dispositivo o accesorio de guía para el soporte de herramientas y los insertos de herramientas múltiples, de lo contrario, se perderá la precisión del husillo.
7.21 Para lubricación, esta máquina de perforación vertical es muy importante. La lubricación diaria funciona según estos requisitos del manual de operación es necesario. De lo contrario, las partes y los rodamientos de transmisión se dañarán.
7.22 No se permite el rango de alimentación de corte permitido. Porque la alta velocidad para el huso con una gran alimentación de corte no es buena para la máquina.
7.23 Debido a que los bits de perforación con un ángulo de 118 grados presenta una gran fuerza de corte pero desgaste rápido, por lo que el diámetro y la rugosidad de los agujeros no son lo suficientemente buenos después de la perforación, por lo tanto, es necesario que anidan sus bordes para los taladros de gran diámetro. Es mejor usar dos ángulos diferentes para el mecanizado del material de hierro fundido (el segundo ángulo podría ser de 70 grados).
7.24 Por favor, se ofrece a Facer con tres bordes para el mecanizado que enfrenta el punto, utilizando un taladro normal para el trabajo con orientación mancha causará vibración. Sin embargo, tendrá un mejor resultado para el mecanizado de orientación hacia la mancha si reduce el ángulo trasero del taladro normal con dos ángulos diferentes y baja la velocidad de corte y la velocidad de alimentación.
7.25 La temperatura del motor principal se incrementará mucho rápidamente al tocar debido a la dirección del motor con frecuencia a cambiar. Por lo tanto, se evitará demasiado rápido y continuo tapping. Se recomiendan ocho veces por minuto de tapping. Si el motor tiene una temperatura demasiado caliente, debe detener esta máquina de perforación para enfriar.
7.26 Apague el sistema de refrigerante al montar o desmontar herramientas, sujetar o ajustar la pieza de trabajo o medir la pieza de trabajo, ya que el refrigerante no es necesario durante este período.
7.27 Debido a que los engranajes deben usarse para el sistema de husillo y alimentación, por lo que no se le permite cambiar la velocidad del huso o cambiar la velocidad de alimentación de corte cuando la máquina está funcionando, de lo contrario, dañará los engranajes, los ejes o las piezas relevantes.
7.28 para mantener seco dentro de la caja eléctrica y eliminar regularmente la polvo es necesario. Está prohibido para la gasolina o el queroseno o el aceite diesel para limpiar los componentes eléctricos. Sugerimos usar esas no erosión y no ser líquido fácilmente quemado, como tetracloruro de carbono, etc.
Hablando general, las máquinas de perforación radial son ideales para mecanizar piezas de trabajo grandes y pesadas con posicionamiento versátil. Pero las máquinas de perforación vertical son compactas, precisas y económicas para el mecanizado repetido de piezas de trabajo pequeñas y livianas. La elección de estas máquinas de perforación depende de diferentes tipos de materias primas, tamaño de la pieza de trabajo, precisión requerida y requisitos técnicos relacionados.
Máquina de perforación vertical |
Máquina de perforación radial | |
Capacidad de perforación: | 0.5 — 50 mm (diámetro) | 30 — 125 mm (diámetro)
|
Potencia del motor principal: | 0.3 — 3 kW | 1.5 — 20 kW |
Posición del cabezal de perforación: | Headstock es fijo | El brazo y el cabezal pueden moverse |
Movimiento de la pieza de trabajo: | La pieza de trabajo se mueve para perforar | La cabeza de perforación se mueve a la pieza de trabajo |
Tamaño de la pieza de trabajo: | Pequeña pieza de trabajo liviana | Pieza de trabajo grande de servicio pesado |
Flexibilidad: | Limitado | Versatilidad |
Estándar ISO: | ISO 2773: 2024 | ISO 2423: 1982 |
Norma nacional de China: | GB/T 4018-1997 | GB/T 4017-1997 |
Mantenimiento : | Simple | Complejo |
Aplicaciones: | Talleres, salas de herramientas, Fabricación a pequeña escala | Industria pesada, fábrica de acero, Astillero, aeroespacial |
Exactitud: | Bien | Alta precisión |
Costo: | Barato | Caro |
