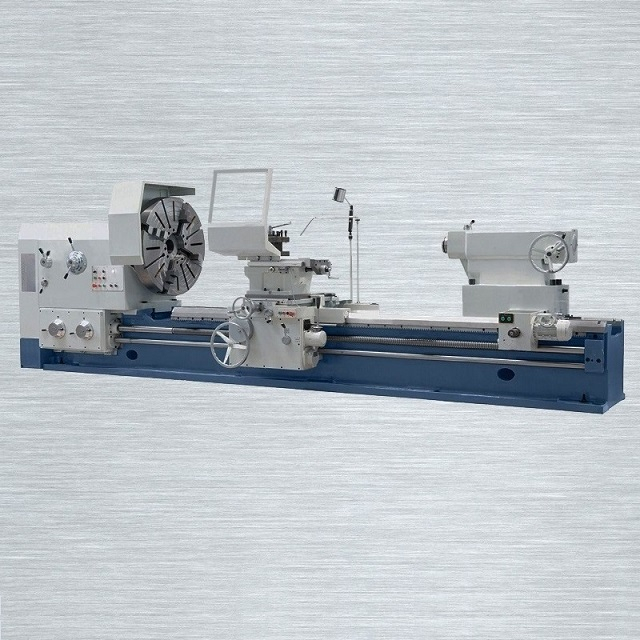

Torno universal de servicio pesado
2080 mm
16000 mm
30 KW
130 mm
1100 mm
Caracteristica principal
Argumentos convincentes: calidad, eficiencia y precio
Peso máximo de carga de la pieza de trabajo 15 toneladas
Giro máximo sobre cama Ø 1980 mm
Ancho de bancada de máquina rígida más grande: 1100 mm
El potente motor de 30 KW garantiza una alta potencia de corte
Motor de contrapunto de 1500W máximo conveniente
Plataforma de máquina ancha y extrapesada con construcción de nervaduras pesadas
Guías templadas por inducción y rectificadas
Orificio de husillo grande (Ø 130 mm de diámetro)
Funcionamiento muy silencioso a máxima velocidad del husillo.
Cojinetes de husillo grandes
El avance rápido para los ejes X y Z permite un posicionamiento rápido del soporte y menos tiempo de inactividad
Robusto embrague multidisco para accionamiento del cabezal
Más precisión y menor tasa de error
Embrague de sobrecarga encerrado en faldón
El cuerpo de hierro fundido de alta resistencia con lecho acanalado reduce las vibraciones al mínimo
La caja de cambios auxiliar presenta un amplio espectro de roscas de módulo de diámetro, pulgadas.
El indicador de posición digital de 3 ejes es opcional
Certificado de original (CO, FORMULARIO A, FORMULARIO E, FORMULARIO F)
Datos técnicos
Producto Nombre : | Máquina de torno universal de servicio pesado | |||
Producto Artículo : | MM-DLE 810B | MM-DLE 850B | MM-DLE 1000B | MM-DLE 1050B |
Máx.Peso de la pieza de trabajo: | 15 toneladas | 15 toneladas | 15 toneladas | 15 toneladas |
Columpio máximo sobre la cama: | Ø 1480 mm | Ø 1680 mm | Ø 1980 mm | Ø 2080 mm |
Máx.Gire sobre el puente Gap: | Ø 1800 mm | Ø2000mm | Ø 2300 mm | Ø 2400 mm |
Máx.Gire sobre el tobogán cruzado: | Ø 1050 mm | Ø 1250 mm | Ø 1500mm | Ø 1650 mm |
Distancia entre centros: | 3000 /4000 /5000 /6000 /8000 /10000 /12000 /14000 /16000 mm | |||
Ancho de la cama: | 1100 milímetros | |||
Rango de giro del tobogán superior: | ± 180 grados | |||
Clavijero | ||||
Huso Aburrir : | Ø 130 mm | |||
Cono del husillo: | Ø 140 mm | |||
Huso Velocidad Rango : | 3,15—315 RPM o 2—200 RPM o 2,5—250 RPM (21 tipos) | |||
tocando Capacidad | ||||
Pitch-Metric en el rango de: | 1—120 milímetros (44 tipos) | |||
Paso en pulgadas en el rango de: | 1/4—24 (31 tipos) | |||
Gama de hilos del módulo: | 0,5—60 milímetros (45 tipos) | |||
Rango de diámetro de roscas: | 1/2—56 DP (38 tipos) | |||
Rango de alimentación longitudinal: | 0,1—12 mm/revolución (56 tipos) | |||
Rango de alimentación transversal: | 0,05—6 mm/revolución (56 tipos) | |||
Eje X de alimentación rápida: | 1700 mm/minuto | |||
Eje Z de alimentación rápida: | 3400 mm/min | |||
Recorrido de la diapositiva superior: | 280 milímetros | |||
Recorrido del tobogán transversal: | 860 milímetros | |||
Dimensiones del vástago de la herramienta: | 45X45 mm | |||
Contrapunto | ||||
Cono del contrapunto: | Métrica 80 | |||
Diámetro de la pluma del contrapunto: | Ø280 mm | |||
Recorrido de la manga del contrapunto: | 300 milímetros | |||
Conducir Capacidad | ||||
Motor principal : | 30 kilovatios | |||
Motor de alimentación rápida: | 1,5 kilovatios | |||
Motor de contrapunto: | 1,5 kilovatios | |||
Tipo de embalaje: | Embalaje de paletas tipo exportación | |||
Bruto Peso : | 22300 KG (para MM-DLE 1000B X 5000) | |||
Embalaje Tamaño : | 8350 X 2200 X 2450 mm (para MM-DLE 1000B X 5000) | |||
Accesorio estándar: | Portabrocas de 4 mordazas, pistola de aceite, centro, centro del husillo principal, Manga central del husillo, centro del contrapunto, herramientas y caja de herramientas | |||
