Consejos para MAXNOVO MACHINE: Una superficie nivelada es un requisito previo fundamental para que todos los tornos CNC realicen mecanizados de alta precisión. No importa qué tipo de máquina de torno, ya sea una máquina de torno CNC o un torno para metal, un torno de servicio pesado, un torno de torneado horizontal o un torno vertical, la nivelación adecuada es importante para que las máquinas de torno logren un mecanizado preciso.
Si omite la nivelación, terminará con un cono que afectará la precisión de sus piezas de trabajo. Daría lugar a errores de conicidad que comprometerían la geometría de la pieza, lo que provocaría un mayor tiempo de inactividad, retrabajos costosos y reduciría la eficiencia de la producción. En resumen, un torno desalineado tendría grandes problemas tanto en la productividad como en la capacidad de producir componentes de alta precisión.
Aunque el proceso de nivelación requiere toda la atención, no es demasiado complejo. Los expertos en maquinaria profesional de MAXNOVO MACHINE están dispuestos a compartir consejos con usted. Le contamos los pasos para nivelar un torno y lo ayudamos a producir piezas de precisión de manera consistente mientras mantiene una eficiencia óptima del flujo de trabajo.
Tabla de contenido
1. La importancia de un torno correctamente nivelado
2. Elevación de la máquina de torno CNC
3. Limpieza y lubricación de la máquina de torno CNC
4. Nivelación de torno CNC
5. Nueva verificación del torno CNC
6. Conclusión
Antes de comenzar a nivelar tornos CNC o tornos manuales, es necesario entender los principios y por qué debemos nivelar los tornos. Independientemente del tipo de torno, la nivelación se realiza para eliminar la 'torsión' estructural de la máquina, asegurando que todos los ejes permanezcan mutuamente perpendiculares. Tanto el peso estático del torno como la fuerza de sujeción de sus pernos de montaje podrían inducir cambios graduales en la bancada de la máquina, ya sea durante el funcionamiento o durante períodos de inactividad. Estos movimientos podrían provocar desalineaciones del cabezal y el contrapunto, deformaciones torsionales en la estructura de la máquina.
Las máquinas de torno funcionan a lo largo de tres ejes (ejes X, ejes Y, ejes Z) y deben trabajar juntos en coordinación precisa. Cualquier Desalineación cambia la relación entre ellos, provocando que un eje se vea más afectado que los demás. Preste total atención a un punto importante: el 'nivel' en este artículo no implica necesariamente un paralelismo con el terreno; más bien significa que los tres ejes del torno están correctamente orientados entre sí. Si no realiza el 'Nivel' para sus tornos CNC o tornos manuales, el efecto más obvio es un mecanizado incorrecto de la pieza de trabajo. Es probable que los operadores de máquinas observen un ahusamiento significativo, convirtiendo piezas de trabajo cilíndricas en conos. Pero muchas aplicaciones deben necesitar un mecanizado de alta precisión y casi ninguna desviación es adecuada.

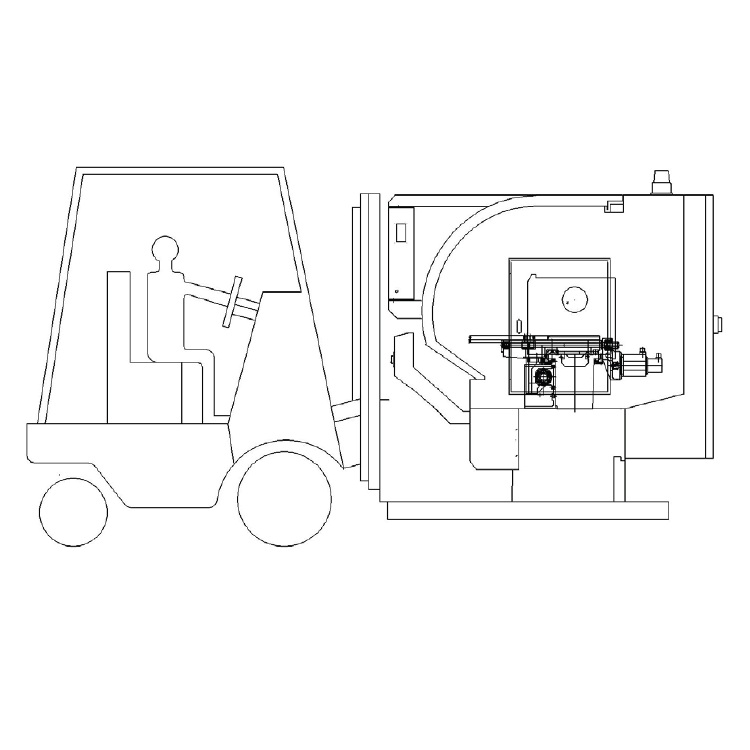

En términos generales, el primer paso es utilizar el siguiente equipo para levantar el torno de forma segura.
(2.1) Una grúa con la capacidad de carga de seguridad requerida debe pesar más de 1,5 veces el peso del torno.
(2.2) Dos piezas de correas de seguridad con un ancho de aproximadamente 80 mm, un espesor de aproximadamente 6 mm y una longitud de más de 4000 mm.
La capacidad de carga de seguridad de las correas requeridas es la misma que la de la grúa.
( 2.3) Algunas herramientas necesarias para levantar la máquina.

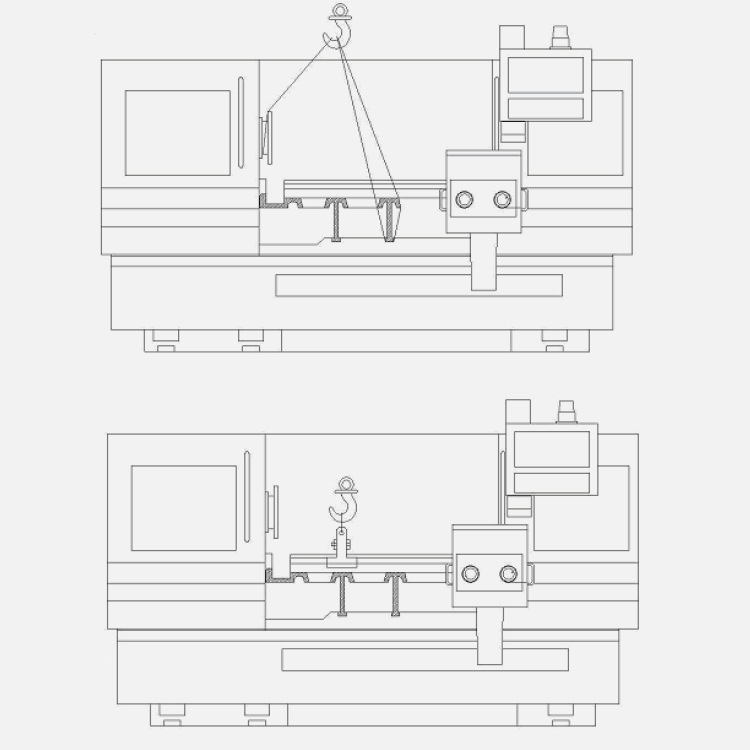

Envuelva las correas debajo de las nervaduras como se muestra en la Figura y luego levante el torno CNC (o torno de metal) a la velocidad más lenta de la grúa.
La máquina torno debe mantenerse siempre equilibrada durante el levantamiento.
Colocar material de protección en cualquier parte de la máquina que pueda ser tocada por las correas.
Antes de colocar los tornos, fije los tornillos de ajuste en la base, acerque el torno lo más posible al piso y coloque las almohadillas niveladoras en su lugar más adecuado para aumentar la estabilidad de la máquina.
Se debe quitar toda la capa protectora antes de usar la máquina de torno CNC. No intente moverse de ninguna manera si el revestimiento aún existe. Tenga cuidado al seleccionar un agente de limpieza adecuado. La parafina aplicada con un cepillo limpio suavizará la capa protectora. Luego, la capa protectora se puede quitar con trapos limpios.
No utilice gasolina ni ninguna otra solución inflamable para limpiar el torno.
Limpiar y lubricar todas las vías expuestas de mesa y silla. Conduzca la mesa y el sillín hasta un extremo del recorrido. Limpie y lubrique bien las vías, luego conduzca la mesa y el soporte hasta el otro extremo y limpie y lubrique bien también las vías. Asegúrese de utilizar un lubricante adecuado.
Este procedimiento integra prácticas comunes de fabricantes de máquinas de torno CNC de fama mundial (como Haas, DMG MORI, Mazak) con métodos de metrología clásicos.
4.1. Colocación inicial y nivelación aproximada:
Coloque la máquina sobre su base con los pernos de anclaje flojos.
Ajuste los soportes niveladores hasta que la máquina esté aproximadamente nivelada y todos los soportes soporten peso (la máquina no se balancee).
4.2. Selección de superficie de referencia:
El nivel de precisión debe colocarse en una superficie crítica rectificada con precisión de la máquina del torno. Las ubicaciones comunes incluyen la brida de montaje del husillo, las vías del eje Z (rieles) o la superficie de montaje del mandril. Algunas ideas (como las directivas alemanas VDI/DGQ) probablemente prioricen la medición de las propias guías, mientras que otras se centran en la superficie de apoyo.
4.3. Operación principal: eliminar la torsión
(4.3.1) Nivelación longitudinal (a lo largo del eje Z):
Coloque el nivel paralelo a las guías del eje Z.
Mueva el carro (o contrapunto) a lo largo del eje Z, deteniéndose en múltiples posiciones (cabezal, mitad, final del recorrido).
Criterio Crítico: Observar la lectura del nivel en cada posición. Si la lectura permanece constante, la cama está libre de torsión longitudinal. Si la lectura cambia, debe ajustar los soportes de nivelación en ubicaciones específicas para que las lecturas estén dentro de la tolerancia a lo largo de todo el recorrido. Normalmente, la tolerancia objetivo suele ser de 0,02 mm/1000 mm o mejor.
(4.3.2） Nivelación transversal (a través del eje X):
Coloque el nivel perpendicular al eje Z (a ambos lados de las vías).
Repita el recorrido del eje Z. Esta es la prueba más sensible para detectar la torsión de la cama.
4.4 El 'Método Puente' (Triangulación vía Norma NAVFAC P-306):
Para máquinas de torno con guías separadas, utilice una placa puente de precisión a través de las guías para colocar el nivel.
Este método promedia las superficies y proporciona la representación más precisa del giro del sistema de guías.
Apriete los pernos de base en un patrón incremental diagonal usando una llave dinamométrica ajustada al valor del fabricante de la máquina de torno.
Después de ajustar cada perno, vuelva a verificar inmediatamente las lecturas de nivel. Si se salen de la tolerancia, afloje el perno y vuelva a ajustar la cuña.
El objetivo es fijar la geometría sin introducir nuevas tensiones.
(5.1) Prueba de precisión geométrica:
La nivelación es un medio para lograr un fin. La validación final es una verificación de la precisión geométrica realizada de acuerdo con ISO 230-1 o ASME B5.54.
(5.2) Las pruebas importantes incluyen:
Paralelismo del eje del husillo con el movimiento del eje Z.
Concentricidad/alineación de la pluma del contrapunto con el husillo.
Rectitud del movimiento del eje Z en el plano vertical.
Sólo pasar estas pruebas confirma que la nivelación de los Tornos es exitosa.
Nivelar un torno CNC es un proceso metrológico riguroso, cuyo núcleo es eliminar la distorsión del lecho. Siga estrictamente el manual del fabricante del torno, utilice herramientas de medición de alta precisión y, en última instancia, confíe en las inspecciones de precisión geométrica como base para la aceptación. Cualquier atajo puede provocar una pérdida de precisión del mecanizado, un desgaste anormal de los rodamientos o una reducción de la vida útil de la máquina.
Saber nivelar un torno CNC o un torno para metal es solo una parte de la ecuación.
