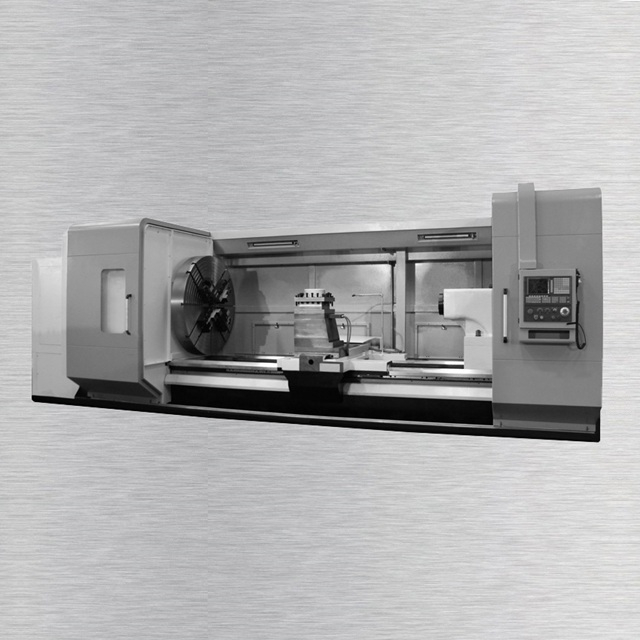

Torno de CNC de servicio extra pesado
20 toneladas
2100 mm
20000 mm
45 kW
130 mm
Característica principal
Argumentos convincentes: calidad, eficiencia y precio
El peso de trabajo de trabajo máximo de carga es de 20 toneladas
El swing máximo sobre la cama está arriba Ø 2100 mm
El ancho sólido de la vía guía es de 1100 mm
Diámetro de agujero de huso grande hasta Ø 130 mm
Máquina de torno controlada por CNC ideal para la industria pesada
Post de herramientas eléctricas de 4 posiciones que se incluye por estándar
Contrapolate motorizado
Siemens o Fanuc o GSK o el sistema de control CNC Fagor es opcional
Mecanizado preciso y lubricación central
Alimentación longitudinal y alimentos cruzados por accionamiento de servomotor a través de tornillos de bola
Carcasa protectora para mantenimiento
Sistema de lubricación central
Guías endurecidas de alta frecuencia endurecida asegura una mayor precisión y una vida laboral más larga
Fácil operación y mantenimiento convenientemente
Rodamiento de huso complejo
Puertas corredizas de seguridad
Maneras de deslizamiento endurecido y molido
Tornillos de pelota precargados de alta calidad
Cama de máquina en arranque hecha de hierro fundido gris
Potente motor principal de 45 kW como estándar incluido
Certificado de original (CO, Forma A, Formulario E, Formulario F)
Datos técnicos
Nombre del producto : | Máquina de torno CNC de servicio pesado | |||
Artículo del producto : | DLE - CNC 1500B | DLE - CNC 1700B | DLE - CNC 1900B | DLE - CNC 2100B |
Tipo de cama : | Cama plana | Cama plana | Cama plana | Cama plana |
Máxima pieza de trabajo de carga: | 20 toneladas | 20 toneladas | 20 toneladas | 20 toneladas |
Ancho de la cama : | 1100 mm | 1100 mm | 1100 mm | 1100 mm |
Datos de la máquina | ||||
Swing máximo sobre la cama: | Ø 1500 mm | Ø 1700 mm | Ø 1900 mm | Ø 2100 mm |
Max. Balancearse sobre la diapositiva: | Ø 1050 mm | Ø 1250 mm | Ø 1450 mm | Ø 1650 mm |
Distancia entre centros: | 3000/4000/5000/6000/8000 /10000/12000 /16000 /18000 /20000 mm | |||
Longitud máxima de corte: | 2800 /3800/4800/5800/7800/9800/11800 /15800/17800 /19800 mm | |||
Cabezal | ||||
Orificio del huso : | Ø 130 mm | |||
Taper del huso : | Métrica 140 | |||
Velocidad del huso : | 2 - 200 rpm | |||
Pasos del husillo de velocidad : | 4 pasos | |||
Torreta de herramientas | ||||
Post de herramienta : | Torreta eléctrica de 4 estaciones (6 u 8 pistas es opcional) | |||
Max. Tamaño de la vástago de herramientas: | 50 x 50 mm | |||
Viajar | ||||
Max. Travel x-eje: | 750 mm | 750 mm | 850 mm | 850 mm |
Max. Viaje en el eje z: | 2850 /3850 /4850 /5850 /7850 /9850 /11850 /15850 /17850 /19850 mm | |||
Eje x de alimentación rápida: | 4000 mm /min | |||
Eje Z de alimentación rápida: | 6000 mm /min | |||
Contragolimiento | ||||
Taper de la cola: | Métrica 80 | |||
Diámetro de la pluma de astro de cola: | Ø 280 mm | |||
Stroke de pluma en la cola: | 300 mm | |||
Precisión de trabajo | ||||
Precisión de la pieza de trabajo: | IT 6 - 7 | |||
Rugosidad de la superficie: | RA 2 .5 - 3.2 μm | |||
Capacidad de conducción | ||||
Motor principal: | 45 kW | |||
Tipo de embalaje : | Tipo de exportación | |||
Peso bruto: | 27350 kgs (para DLE - CNC 2100B x 8000) | |||
Tamaño de embalaje: | 12750 x 2290 x 2600 mm (para DLE - CNC 2100B x 8000) | |||
Accesorio estándar: | Sistema de control CNC, torreta eléctrica de 4 puestos de buceo, torreta eléctrica de 4 posiciones , Sistema de lubricación, sistema de refrigerante, lámpara de máquina, herramientas y caja de herramientas | |||
