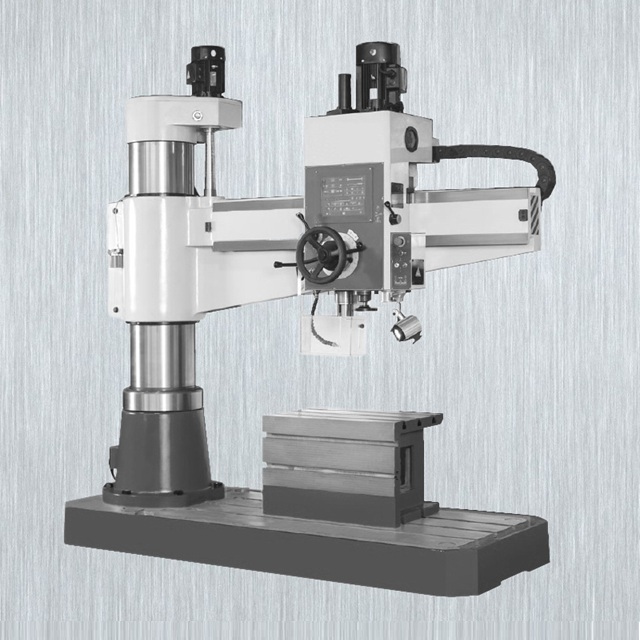

Radial Drill Press tiene pantalla táctil
750 x 500 x 500 mm
4 kW
60 mm (en acero)
2000 rpm
350 mm
Característica principal
Argumentos convincentes: calidad, eficiencia y precio
La capacidad máxima de perforación en el acero es de 60 mm
Alimentán de servo de servo con pantalla táctil controlada electrónicamente con pantalla táctil grande
Máquina de perforación radial servo-convencional con pantalla táctil grande y función avanzada
Gran pantalla táctil para todas las configuraciones, como velocidad, perforación, corte de rosca, ajuste de altura, etc.
La alimentación de la pluma tiene lugar por un servomotor avanzado
La profundidad de perforación ajustable electrónicamente incluye la verificación del valor de entrada
Completo con velocidad sin pasos, para establecer la velocidad es visible en la pantalla digital
El operador puede seleccionar unidades de medición para la entrada y la pantalla (mm o pulgada)
La base de la base, la columna, el boom y el engranaje están hechas de fundición premium de alta calidad
Alimentación de pluma de servomotor
La profundidad de perforación se establece electrónicamente y el sistema verifica el valor de entrada.
El motor de elevación garantiza un fácil ajuste de altura del brazo radial manteniendo el huso en posición, ideal para operaciones repetitivas
La cabeza y la columna de perforación se pueden sujetar o liberar juntos o por separado
Las guías en el brazo radial se endurecen y se pulen
Diseño rígido con alta estabilidad probada
Boom se puede mover verticalmente sin perder la alineación del huso a la oreja
Sistema de refrigerante habilitado en la pantalla táctil y puede encenderse y apagarse como función del huso principal
Tiene 2 pasos de engranaje, y el RPM puede ser infinitamente variado y mostrado en el monitor
El software de control proporciona recomendaciones para RPM y alimentación en relación con el tamaño de perforación deseado
Contrarrestar el peso en el huso para garantizar un equilibrio óptimo
Ideal para perforar, anticipar, escaratar y tocar
Certificado de original (CO, Forma A, Formulario E, Formulario F)
Datos técnicos
Nombre del producto : | Máquina de perforación radial de alta precisión con pantalla táctil grande | |
Artículo del producto : | MM - R60 VTP | MM - R80 VTP |
Max. Capacidad de perforación (en acero): | Ø 60 mm | Ø 80 mm |
Max. Capacidad de perforación (en hierro fundido): | Ø 70 mm | Ø 105 mm |
Max. Capacidad de tapping (en hierro fundido): | M 50 | M 60 |
Max. Capacidad de tapping (en acero): | M 45 | M 52 |
Max. Profundidad de perforación: | 315 mm | 400 mm |
Tipo de sujeción: | Hidráulico | Hidráulico |
Área de trabajo | ||
Dimensiones de la mesa del cubo: | 750 x 500 x 500 mm | 850 x 580 x 500 mm |
Garganta (huso de distancia a columna): | 350 - 1600 mm | 465 - 2550 mm |
Distancia de superficie de la nariz a la mesa del huso: | 350 - 1250 mm | 360 - 1560 mm |
Taladro de viaje de cabeza (horizontal): | 1250 mm | 2095 mm |
Trazo del brazo (vertical): | 585 mm | 800 mm |
Diámetro de la columna : | Ø 350 mm | Ø 450 mm |
Cabezal | ||
Rango de del husillo velocidad : | 38 - 2000 rpm | 30 - 1400 rpm |
Pasos del husillo de velocidad : | Velocidad infinitamente variable | Velocidad infinitamente variable |
Monte del huso : | Mt5 | MT6 |
Alimentar | ||
Rango del husillo de alimentación : | 0 - 300 mm / rev | 0 - 350 mm / rev |
Capacidad de conducción | ||
Motor principal : | 4000 W | 7500 W |
Motor de trazo : | 1500 W | 2600 W |
Voltaje de conexión: | Tres fase 400V | Tres fase 400V |
Medidas y pesos | ||
Dimensiones de la máquina: | 2490 x 1050 x 2780 mm | 3590 x 1250 x 3560 mm |
Tamaño de embalaje : | 2630 x 1180 x 2530 mm | 3780 x 1400 x 2270 mm |
Peso bruto : | 3950 kgs | 7560 kgs |
Accesorio estándar: | Panel de control de pantalla táctil, servomotor para alimentación del huso, Mesa de cubo, lámpara de trabajo, sistema de refrigerante, motor hidráulico, motor de elevación, herramientas y caja de herramientas | |
