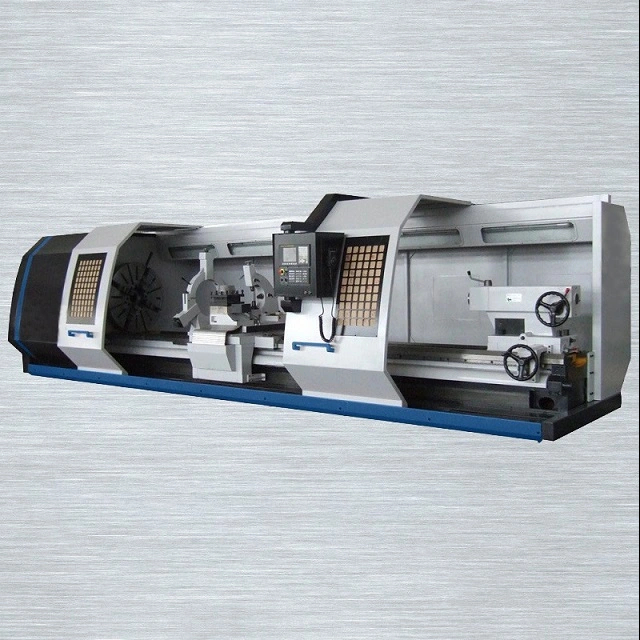

Torno CNC de cama plana
SIEMENS / FANUC / GSK
2080 mm
16000 mm
30 KW
130 mm
Caracteristica principal
Argumentos convincentes: calidad, eficiencia y precio
Máx.El peso de la pieza de trabajo entre centros es de 10 toneladas
Máx.Cama abatible hasta Ø 2080 mm
El ancho de la cama de la máquina sólida es de 1100 mm.
Máquina de torno de base plana controlada por CNC
Gran diámetro del agujero del husillo hasta Ø 130 mm
Avance longitudinal y avance transversal mediante servomotor mediante husillos de bolas.
Husillos de bolas pulidos
Carcasa protectora de fácil mantenimiento
Sistema de lubricación central
Husillos de bolas precargados de alta calidad
Bancada de máquina reforzada de fundición gris
Las guías endurecidas por frecuencia de alta precisión garantizan una mayor precisión y una vida útil más larga.
Rodamiento de husillo complejo
Puertas correderas de seguridad
Guías de deslizamiento endurecidas y rectificadas.
Torno controlado por CNC perfecto para la industria
Mecanizado preciso y lubricación central
Fácil operación y bajo costo de mantenimiento.
Servomotor para eje X y eje Z incluido de serie
Poste de herramientas eléctrico vertical de 4 posiciones incluido
Potente motor principal de 30 KW incluido de serie.
El sistema de control CNC SIEMENS, FANUC o GSK es opcional
Certificado de original (CO, FORM A, FORM E, FORM F)
Datos técnicos
Producto Nombre : | Máquina de torno CNC de alta resistencia | |||
Producto Artículo : | DLE-CNC 750 | DLE-CNC 850 | DLE-CNC 1000 | DLE-CNC 1050 |
Cama Tipo : | Cama plana | Cama plana | Cama plana | Cama plana |
Carga máxima de la pieza de trabajo: | 10 toneladas | 10 toneladas | 10 toneladas | 10 toneladas |
Cama Ancho : | 1100 milímetros | 1100 milímetros | 1100 milímetros | 1100 milímetros |
Máquina Datos | ||||
Columpio máximo sobre la cama: | Ø 1480 mm | Ø 1680 mm | Ø 1980 mm | Ø 2080 mm |
Máx.Giro sobre tobogán cruzado: | Ø 1040 mm | Ø 1240 mm | Ø 1540 mm | Ø 1640 mm |
Distancia entre centros: | 2000 /3000 /4000 /5000 /6000 /8000 /10000 /12000 /16000 mm | |||
Longitud máxima de corte: | 1850 /2850 /3850 /4850 /5850 /7850 / 9850 /11850 /15850 mm | |||
Clavijero | ||||
Huso Aburrir : | Ø 130 mm | |||
Huso Cono : | Ø 140 mm | |||
Huso Nariz : | A2–15 | |||
Huso Velocidad : | 3.15 — 315 RPM | |||
Estampación Torreta | ||||
Herramienta Correo Estación : | Torreta eléctrica de 4 estaciones (6 u 8 estaciones son opcionales) | |||
Máx.Tamaño del poste de herramientas: | 50X50mm | |||
Viajar | ||||
Máx.Viaje del eje X: | 800 milímetros | 850 milímetros | 850 milímetros | 850 milímetros |
Máx.Viaje del eje Z: | 2000 /3000 /4000 /5000 /6000 /8000 /10000 /12000 /16000 mm | |||
Velocidad rápida del eje X: | 3000 mm/min | |||
Velocidad rápida del eje Z: | 4000 mm/min | |||
Contrapunto | ||||
Cono del contrapunto: | Métrica 80 | |||
Diámetro de la pluma del contrapunto: | Ø 260 mm | |||
Golpe de pluma del contrapunto: | 300 milímetros | |||
Precisión | ||||
Precisión de posicionamiento: | ± 0.020 milímetros | |||
Precisión de posicionamiento repetido: | ± 0.010 milímetros | |||
Conducir Capacidad | ||||
Motor principal : | 30 kilovatios | |||
Embalaje Tipo : | Tipo de exportación | |||
Peso bruto : | 22180 KG (Para DLE-CNC 850 X 3000) | |||
Tamaño de embalaje : | 8650 X 3250 X 2580 mm (Para DLE–CNC 850 X 3000) | |||
Accesorio estándar: | Sistema de control CNC, mandril de torno de 4 mordazas, 4 posiciones torreta eléctrica, Sistema de lubricación, sistema de refrigeración, lámpara de máquina, herramientas y caja de herramientas | |||
