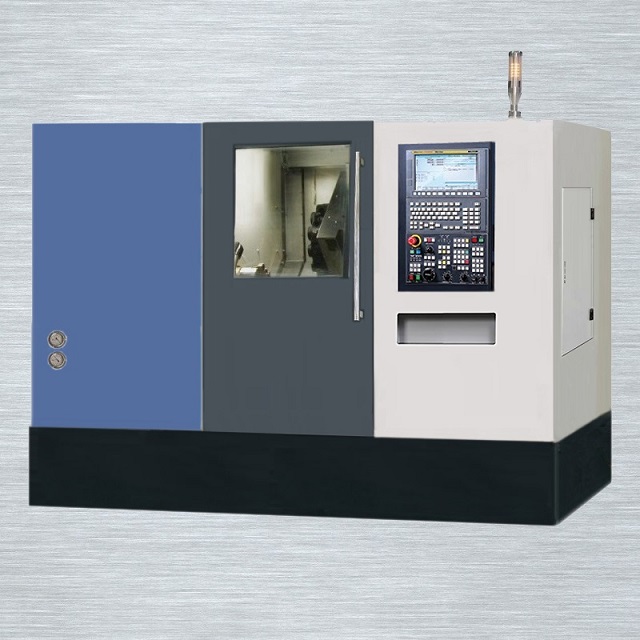

Torno CNC de bancada inclinada
SIEMENS / FANUC / GSK
560 mm
1000 mm
18.5 KW
87 mm
Caracteristica principal
Argumentos convincentes: calidad, eficiencia y precio
Bastidor de la máquina con diseño de bancada inclinada a 45° para diámetros de mecanizado particularmente grandesr
Giro máximo sobre la cama de 560 mm y longitud máxima de la pieza de corte de 640 mm
Guías lineales tipo rodillo en todos los ejes para garantizar la máxima confiabilidad y rigidez
El sistema de control CNC FANUC Oi-TF Plus cumple con todos los requisitos de tecnología de control avanzada
Versión resistente
Diseño mejorado y fácil de usar para lograr eficiencia y productividad
Mecanizado complejo y prismático mejorado
Alta productividad al minimizar el tiempo sin corte
Bastidor de máquina pesado con bancada inclinada que garantiza una alta rigidez y una fácil eliminación de virutas
Husillos de bolas endurecidos y rectificados con precisión para una alta velocidad de desplazamiento rápido en todos los ejes
El sistema de lubricación central automática garantiza una lubricación confiable de las guías
El potente motor principal del cabezal ofrece un alto par en todo el rango de velocidades
Se puede acceder fácilmente al espacio de trabajo cerrado a través de una gran puerta corredera.
Diseño optimizado de la estructura de la máquina mediante análisis FEM (método de elementos finitos)
Compatibilidad electromagnética EMC
El transportador de virutas ya está incluido.
El mandril de torno hidráulico de 3 mordazas con orificio pasante ya está incluido
La torreta de herramientas de 12 estaciones ya está incluido
El contrapunto hidráulico de servicio pesado es opcional
El sistema de control CNC Siemens SINUMERIK 828D es opcional
La automatización de robots industriales es opcional
Certificado de original (CO, FORM A, FORM E, FORM F)
Datos técnicos
Producto Nombre : | Máquina de torno CNC de bancada inclinada para trabajo pesado | |
Producto Artículo : | MM-S 560 | MM-S 560L |
Cama Tipo : | Inclinación Cama | Inclinación Cama |
Cama en ángulo: | 45 grados | 45 grados |
Tipo de guía: | Tipo de rodillo lineal Guías | Tipo de rodillo lineal Guías |
Sistema de control CNC: | FANUC Oi-TF Plus (5) | FANUC Oi-TF Plus (5) |
Máquina Datos | ||
Giro máximo Cama : | Ø 560 mm | Ø 560 mm |
Giro máximo Diámetro : | Ø 460 mm | Ø 460 mm |
Giro máximo Longitud de la pieza de trabajo: | 640 milímetros | 1000 milímetros |
Clavijero | ||
Huso Aburrir : | Ø 87 mm | Ø 87 mm |
Diámetro máximo del orificio pasante: | Ø 74 mm | Ø 74 mm |
Nariz del husillo: | A2-8 | A2-8 |
Diámetro del mandril del torno: | Ø 254 mm (10 pulgadas, Tipo hidráulico) | |
Eje de velocidad : | 3000 RPM | 3000 RPM |
Números de posición de la herramienta: | 12 estaciones (servo Tipo) | 12 estaciones (servo Tipo) |
Máx.Tamaño del poste de herramientas: | 32X32mm | 32X32mm |
Viajar | ||
Viaje de los ejes X: | 265 milímetros | 265 milímetros |
Recorrido de los ejes Z: | 680 milímetros | 1030 milímetros |
Avance rápido de los ejes X/Z: | 30000 / 24000 mm/min | 30000 / 24000 mm/min |
Contrapunto | ||
Cono del contrapunto: | MT 5 (El tipo hidráulico es opcional) | |
Golpe de pluma del contrapunto: | 100 milímetros | 100 milímetros |
Precisión | ||
Precisión de posicionamiento: | ± 0,005 milímetros | ± 0,005 milímetros |
Precisión de repetibilidad: | ± 0,003 milímetros | ± 0,003 milímetros |
Conducir Capacidad | ||
Motor principal : | 15 / 18,5 KW | 15 / 18,5 KW |
Conecte el voltaje: | Trifásico 400V | Trifásico 400V |
Peso bruto : | 4280 KG | 5680 KG |
Tamaño de embalaje : | 3080 X 2250 X 1950 mm | 4650 X 2250 X 1980 mm |
Accesorio estándar: | FANUC Oi-TF Plus (5) sistema de control CNC, Transportador de virutas, Guías LM tipo rodillo, torreta de herramientas tipo servo de 12 estaciones, Mandril hidráulico de 3 mordazas, lámpara de máquina, lubricación Sistema, Herramientas y caja de herramientas | |
